說明：在空氣動力學風洞中集成高速移動路面設備來提升空氣動力學測量精度。移動路面系統可以復現被測車輛底部和滾動車輪與地面之間的近地面效應，具有多種配置，可在全球范圍內部署，用于優化車輛的空氣動力學性能、開發更具燃油經濟性的車輛。
購買咨詢1、產品介紹設備主要功能及優勢：
1.1產品概況 在空氣動力學風洞中集成高速移動路面設備來提升空氣動力學測量精度。移動路面系統可以復現被測車輛底部和滾動車輪與地面之間的近地面效應，具有多種配置，可在全球范圍內部署，用于優化車輛的空氣動力學性能、開發更具燃油經濟性的車輛。大尺寸的移動路面系統也可以用于在飛機風洞中研究飛機起降過程中的近地面效應。 1.2 產品優勢和技術特點 1.2.1、行業標準 為全球各地競技賽車、整車廠商和簽約實驗室提供了多種定制移動路面設備，包括：16套單帶系統、8套五帶系統和 3套可互換系統。 1.2.2、精準穩定 采用專有真空吸附技術的空氣軸承確保鋼帶平穩運行，高精度多自由度載荷傳感器可實現單個輪胎下壓力和升力的同步測量。 1.2.3、耐用/可靠 不銹鋼帶具有出色耐久性能，能夠?qū)崿F(xiàn)以～325 kph 的速度運行長達 300,000 km 的距離。 1.2.4、高效運行 自動化配置功能和直觀的用戶界面可縮短測試設置時間并提高測試效率。 |
Flat-Trac 移動路面系統性能指標及各系統組成
系統對比 |
|
|

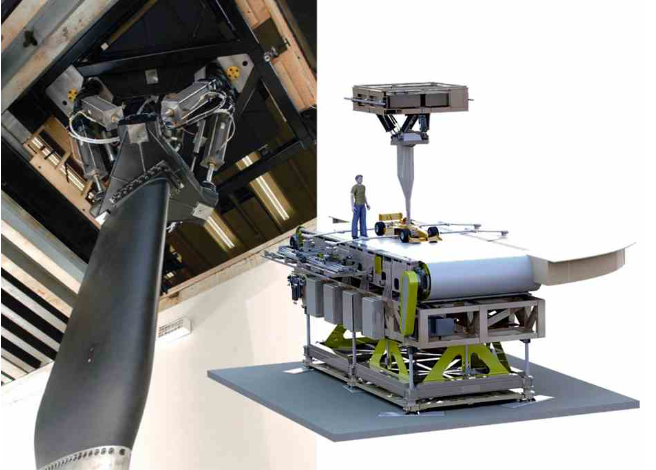

模型姿態調整系統（MMS） |
|
為了在進行車輛風洞試驗過程中通過移動路面系統實現專業的測量效果，MTS 開發了先進的模型姿態調整心態 (MMS)，在進行空氣動力學測試過程中實現模型的多自由度姿態調整。 定制六自由度運動平臺控制模型車輛姿態(俯仰、側傾、起伏和偏航） 基于模型的六自由度天平可測量力和力矩 可實現高精度的車輛姿態連續調整 可實現輪力測量與車輪約束測量同步 通常與比例尺為 50% 和 60% 的縮比模型配合使用 |
