設備名稱：高壓多通道多場耦合橡塑往復動密封綜合試驗臺

設備工作條件

供電：采用380/220V AC 50Hz供電；

設備工作環境：試驗室環境。

1 主要功能

高壓多通道多場耦合橡塑往復動密封綜合試驗臺包含主液壓能源系統、副液壓能源系統、綜合試驗系統、電氣及控制系統和數采系統組成，如圖1所示（供參考）。其中綜合試驗系統包含3個試驗臺架、3個壓力加載模塊、密封抱軸力測試模塊和直線往復密封機理演示模塊。

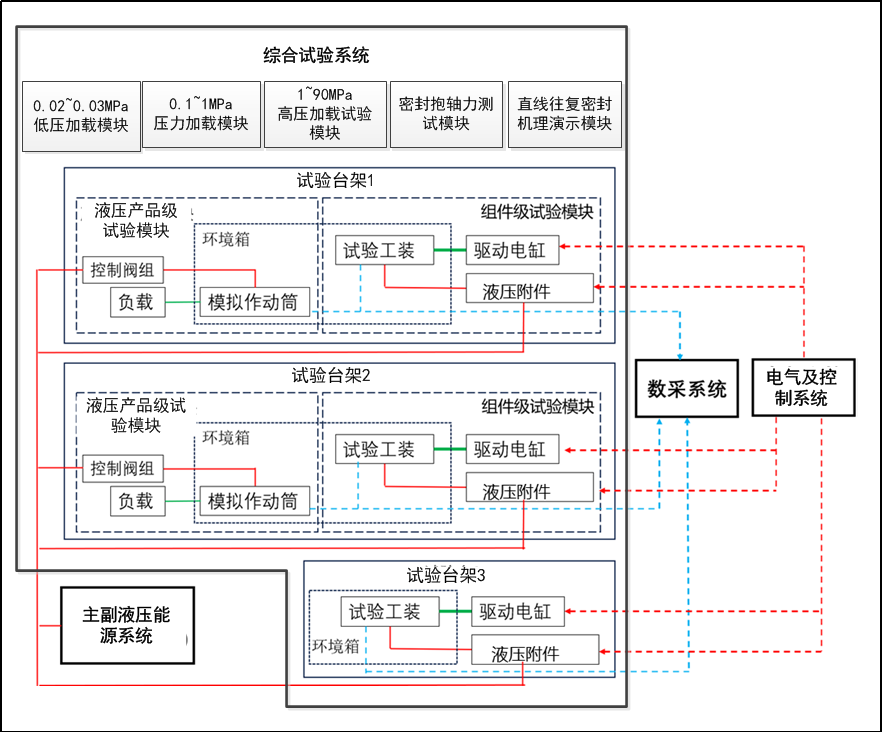

圖1 高壓多通道多場耦合橡塑往復動密封綜合試驗臺組成示意圖

注1：圖1中除3個試驗工裝由招標人提供外，綜合試驗臺的其它所有組成均由試驗臺承制廠家提供。

該試驗臺主要用于直線往復橡塑密封件的組件級試驗和模擬作動筒的液壓產品級試驗。

1、組件級試驗是將密封件安裝于招標人提供的試驗工裝中，通過電缸驅動試驗工裝帶動密封件進行往復運動來驗證密封件性能。

（1）綜合試驗臺可通過臺架1上的組件級試驗?zāi)K實現GB/T 32217-2015《液壓傳動 密封裝置 評定液壓往復運動密封件性能的試驗方法》的壓力35MPa、行程500mm、速度0.5m/s的往復試驗，壓力循環如圖2所示，速度循環如圖3所示。

（2）綜合試驗臺可通過試驗臺架1、試驗臺架2、試驗臺架3的組件級試驗?zāi)K實現0~35MPa、油液溫度室溫~135℃、往復速率0~1m/s、行程0~350mm的恒壓往復試驗。

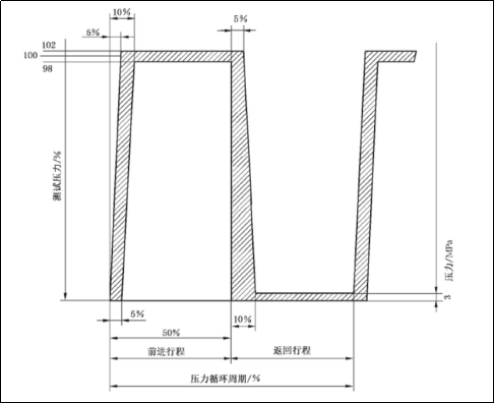

圖2  GB/T 32217-2015壓力循環

圖3  GB/T 32217-2015速度循環

2、液壓產品級試驗是將密封件安裝在模擬作動筒上，通過液壓閥控制模擬作動筒往復運動，以此模擬實際工況來驗證密封件性能。綜合試驗臺通過臺架1和臺架2的液壓產品級試驗?zāi)K可實現表1所示的35MPa、135℃（油液）高頻往復運動，位移控制信號為正弦波和三角波。

表1 高頻往復試驗條件

行程 往復頻率（Hz） 往復次數占比%

6 4 98.8

10 1 0.6

50 0.05 0.5

100 0.10 0.1

2 主要技術規格：

1、試驗系統額定壓力35MPa（可控）；

2、油液溫度：常溫~135℃（可控）；

3、環境溫度：-55~150℃（可控，1個高低溫溫度箱-55~150℃，2個高溫溫度箱室溫~150℃）；

4、3個組件級試驗?zāi)K和2個液壓產品級試驗?zāi)K；

5、具備進出油口油液壓力和溫度、油箱油液溫度、往復運動活塞（桿）位移監控能力，具備推拉力監測能力。

2.1 主液壓能源系統要求：

主液壓能源系統主要為綜合試驗系統的組件級試驗?zāi)K和液壓產品級試驗?zāi)K提供常高溫、高壓油液，其主要技術指標如下：

（1）工作介質為YH-15液壓油；

（2）額定壓力35MPa，輸出壓力范圍0~35MPa，控制誤差≤±0.5MPa；

（3）油液污染度：配有油濾，保證油液污染度不劣于GJB420B-8級；

（4）油源溫度：室溫~135℃（可控），溫度變化率≥5℃/min，溫度控制精度≤±5℃；

（5）流量要求：總流量不低于45L/min；

（6）油箱容積：不少于120L；

（7）共7個輸出端口，其中5個端口供綜合試驗系統的液壓產品級試驗?zāi)K和組件級試驗?zāi)K用油，剩余2個端口為備用端口，便于后續試驗臺擴展，可獨立開閉各端口；

（8）具有輸出油液污染度檢測集油接口，便于收集油液進行污染度檢測；

（9）具有集油槽，便于收集和清理因設備維修或故障導致的泄漏油液；

（10）具有油箱油液余量監測功能；

（11）具有水冷散熱功能。

2.2 副液壓能源系統要求：

副液壓能源系統為試驗臺架1、2、3的組件級試驗?zāi)K和高溫油液沖擊試驗提供（常）高溫、高壓油液，其主要技術指標如下：

（1）工作介質為YH-15液壓油；

（2）額定壓力35MPa，輸出壓力范圍0~35MPa，控制誤差≤±0.5MPa；

（3）油液污染度：配有油濾，保證油液污染度不劣于GJB420B-8級；

（4）油源溫度：室溫~135℃（可控），溫度變化率≥5℃/min，溫度控制精度≤±5℃；

（5）流量要求：總流量不低于5L/min；

（6）油箱容積：不少于50L；

（7）除3個專用輸出端口外，還具有2個備用輸出端口，用于試驗臺拓展，可獨立開閉各端口；

（8）具有1個高溫油液沖擊試驗油液輸出端口，并配有出油口和進油口管路，管路需延伸至試驗臺架1上的高低溫試驗箱內；

（9）具有輸出油液污染度檢測集油接口，便于收集油液進行污染度檢測；

（10）具有集油槽，便于收集和清理因設備維修或故障導致的泄漏油液；

（11）具有油箱油液余量監測功能；

（12）具有水冷散熱功能。

2.3 試驗臺架1：

試驗臺架1由1個組件級試驗?zāi)K、1個液壓產品級試驗?zāi)K和高低溫溫度箱等部分組成。

（1）組件級試驗?zāi)K：

a.驅動電缸：較大行程不小于500mm、較大往復速率不小于0.5m/s、較大推力不小于20kN，可實現6mm行程、4Hz頻率的往復；

b.液壓附件：配合主液壓系統能實現壓力交變控制，如圖2所示；可實現腔內油液循環、恒壓控制；可實現腔內油液不循環、恒壓控制；

c.試驗工裝：招標人提供；

d.滑臺：滑臺用于在溫度箱外安裝的試驗工裝向溫度箱內輸送，試驗工裝安裝位置高度可調，滑臺到達指定位置能鎖死，滑臺上具有對中結構，要保證招標人提供的試驗工裝安裝上后，工裝活塞桿與連接桿的同軸度不大于0.02mm；

e.泄漏采集：設有專用工具有效采集并測量泄漏量，配有電子天平，電子天平量程不小于10g，測量誤差不大于0.01g。

（2）液壓產品級試驗?zāi)K

a.模擬作動筒：能安裝表2所示的VL222密封件（活塞桿密封）和PLUS224/PLUS133密封件（活塞密封），溝槽示意圖見圖4，兩種密封均設有兩道溝槽，較大行程100mm；

表2  密封件溝槽尺寸（單位：mm）

型號 計量單位 D'D/Dd

名義尺寸 Dd

上差

下差 D'D

上差

下差 D2

基礎尺寸 D2

上差

下差 槽底倒圓r2 圓跳動t

VL119（活塞桿密封） mm 23.75 -0.001

-0.052 0.075

0.05 28.19 0.055

0.004 0.25±0.12 0.05

VL222（活塞桿密封） mm 38.05 -0.001

-0.052 0.075

0.05 44.2 0.047

-0.004 0.45±0.19 0.08

型號 計量單位 D'd/DD

名義尺寸 DD

上差

下差 D'd

上差

下差 D1

名義尺寸 D1

上差

下差 槽底倒圓r2 圓跳動t

PLUS224（活塞密封） mm 50.6 0.048

0 -0.079

-0.105 44.45 0

-0.051 0.45±0.19 0.08

PLUS133（活塞密封） mm 50.6 0.048

0 -0.079

-0.105 46.18 -0.003

-0.054 0.25±0.12 0.05

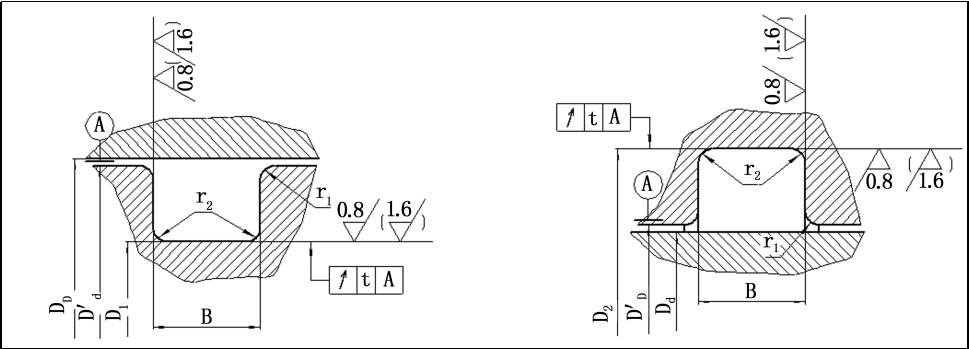

圖4 活塞型、活塞桿型徑向密封溝槽尺寸示意圖

b.液壓閥：控制模擬作動筒往復運動，往復位移控制信號波形為正弦波和三角波，能耐35MPa、135℃（油液溫度），能控制模擬作動筒實現表1所示的往復試驗；

c.負載：彈簧加載，可拆裝，彈簧剛度可調以適應35MPa和28MPa壓力，需保證在±50mm的極限位置處達到35MPa/28MPa；

d.滑臺：便于在溫度箱外安裝的模擬作動筒向溫度箱內輸送；

e.泄漏采集：設有專用工具有效采集并測量泄漏量，配有電子天平，電子天平量程不小于10g，測量誤差不大于0.01g。

（3）高低溫溫度箱

a.溫度范圍-55~150℃，溫度控制精度≤±5℃，容積不小于1500mm*1000mm*600mm（長×寬×高見圖5）；

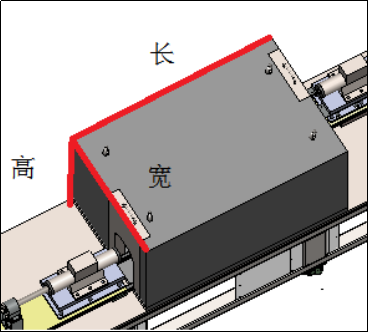

圖5  溫度箱長寬高示意圖

b.設有可視窗口，并具有照明設施，便于泄漏量觀察；

c.設有門，便于試驗工裝的安裝。

（4）支架及臺面：需設有可拆卸油液收集槽，便于維修或安裝過程中泄漏油液的收集和清理，需設有兩道滑軌。

2.4 試驗臺架2：

試驗臺架2由1個組件級試驗?zāi)K、1個液壓產品級試驗?zāi)K和高溫溫度箱等部分組成。

（1）組件級試驗?zāi)K

a.驅動電缸：較大行程不小于350mm、較大往復速率不小于1m/s、較大推力不小于10kN，可實現6mm行程、4Hz頻率的往復；

b.液壓附件：可實現腔內油液循環、恒壓控制；可實現腔內油液不循環、恒壓控制；

c.試驗工裝：招標人提供；

d.滑臺：滑臺用于在溫度箱外安裝的試驗工裝向溫度箱內輸送，試驗工裝安裝位置高度可調，滑臺到達指定位置能鎖死，滑臺上具有對中結構，要保證招標人提供的試驗工裝安裝上后，工裝活塞桿與連接桿的同軸度不大于0.02mm；

e.泄漏采集：設有專用工具有效采集并測量泄漏量，配有電子天平，電子天平量程不小于10g，測量誤差不大于0.01g。

（2）液壓產品級試驗?zāi)K

a.模擬作動筒：能安裝表2所示的VL222密封件（活塞桿密封）和PLUS224/PLUS133密封件（活塞密封），兩種密封均設有兩道溝槽，較大行程100mm；

b.液壓閥：控制模擬作動筒往復運動，往復位移控制信號波形為正弦波和三角波，能耐35MPa、135℃，能控制模擬作動筒實現表1所示的往復試驗；

c.負載：彈簧加載，可拆裝，彈簧剛度可調以適應35MPa和28MPa壓力，需保證在±50mm的極限位置處達到35MPa/28MPa；

d. 滑臺：便于在溫度箱外安裝的模擬作動筒向溫度箱內輸送；

e.泄漏采集：設有專用工具有效采集并測量泄漏量，配有電子天平，電子天平量程不小于10g，測量誤差不大于0.01g。

（3）高溫溫度箱

a.溫度范圍室溫~150℃，溫度控制精度≤±5℃，容積不小于1000mm*1000mm*600mm（長×寬×高見圖5）；

b.設有可視窗口，并具有照明設施，便于泄漏量觀察；

c.設有門，便于試驗工裝的安裝。

（4）支架及臺面：需設有可拆卸油液收集槽，便于維修或安裝過程中泄漏油液的收集和清理，需設有兩道滑軌。

2.5 試驗臺架3

試驗臺架3由1個組件級試驗?zāi)K和高溫溫度箱等部分組成。

（1）組件級試驗?zāi)K

a.驅動電缸：較大行程不小于350mm、較大往復速率不小于1m/s、較大推力不小于10kN，可實現6mm行程、4Hz頻率的往復；

b.液壓附件：可實現腔內油液循環、恒壓控制；可實現腔內油液不循環、恒壓控制；

c.試驗工裝：招標人提供；

d.滑臺：滑臺用于在溫度箱外安裝的試驗工裝向溫度箱內輸送，試驗工裝安裝位置高度可調，滑臺到達指定位置能鎖死，滑臺上具有對中結構，要保證招標人提供的試驗工裝安裝上后，工裝活塞桿與連接桿的同軸度不大于0.02mm；

e.泄漏采集：設有專用工具有效采集并測量泄漏量，配有電子天平，電子天平量程不小于10g，測量誤差不大于0.01g。

（2）高溫溫度箱

a.溫度范圍室溫~150℃，溫度控制精度≤±5℃，容積不小于1000mm*600mm*600mm（長×寬×高見圖5）；

b.設有可視窗口，并具有照明設施，便于泄漏量觀察；

c.設有門，便于試驗工裝的安裝。

（3）支架及臺面：需設有可拆卸油液收集槽，便于維修或安裝過程中泄漏油液的收集和清理，需設有兩道滑軌。

2.6 0.02~0.03MPa低壓加載模塊：

（1）能夠?qū)崿F(xiàn)0.02MPa~0.03MPa低壓加載功能；

（2）具有5個輸出端口，并配有對應連接管路；

（3）獨立可移動。

2.7 0.1~1MPa壓力加載模塊

（1）范圍0.1~1MPa，控制精度≤±0.02MPa；

（2）具有5個輸出端口，并配有相應的連接管路；

（3）獨立可移動。

2.8 1~90MPa壓力加載模塊

（1）范圍1~90MPa，控制精度≤±0.5MPa；

（2）需配有相應的連接管路；

（3）獨立可移動。

2.9 密封抱軸力測試模塊：

（1）通過傳感器及測試工裝實現密封抱軸力的測量；

（2）測量范圍0~200N，誤差≤±2%F.S.；

（3）需配有不小于5種尺寸（20mm~180mm）的測試工裝。

2.10 直線往復密封機理演示模塊：

用透明工裝演示直線往復機理，需包含軸密封、孔密封，各兩道密封，透明可視，可往復移動。

2.11 數采系統要求：

包括但不限于以下測控參數和傳感器，傳感器數量需保證試驗臺的功能需求：

表3 數采系統要求

序號 參數名稱型 量程 傳感器較大允許誤差 測控系統較大允許誤差 數量 其它要求

1 壓力（進出油口壓力） 0~40MPa ≤±0.5MPa ≤±0.5MPa 10 介質溫度(-40~135)℃

2 壓力（多道密封級間壓力） 0~40MPa ≤±0.5MPa ≤±0.5MPa 2 /

3 溫度（進出油口） -55~150℃ ≤±5℃ ≤±5℃ 10 使用環境溫度(-55~150)℃，介質溫度(-55~135)℃

4 位移（組件級） 0~550mm ≤±0.1mm ≤±0.1mm 1 /

5 位移（組件級） 0~400mm ≤±0.1mm ≤±0.1mm 2 /

6 位移（液壓產品級） 0~400mm ≤±0.1mm ≤±0.1mm 2 /

7 拉壓力 0~25kN ≤±1%F.S. ≤±1%F.S. 1 /

8 拉壓力 0~15kN ≤±1%F.S. ≤±1%F.S. 1 /

9 溫度（油箱溫度） 室溫~150℃ ≤±5℃ ≤±5℃ 4

以上傳感器均需要預留計量接口，或方便拆下計量。

2.12 電氣及控制系統要求：

1、采用工控機編程控制進出油口壓力和溫度、往復速率（頻率）、往復行程、環境溫度等，并將各個傳感器所采集的拉壓力、位移、溫度、壓力等數據顯示、記錄與分析；

2、故障報警與急停、系統超溫報警、系統超壓報警、油箱液位低報警等報警功能；

3、所有采集到的數據可以保存到工控機內，生成試驗過程溫度曲線、推拉力曲線、壓力曲線，自動生成試驗報告；

4、配有打印機，可打印A4紙張，黑白激光打印；

5、采用380/220V AC 50Hz供電；

6、配有兩個顯示器，SSD/1T機械硬盤；

3 系統配置清單要求：

表4系統配置清單

序號 名稱 型號/指標 數量

主液壓能源系統 壓力：0~35MPa可調；

流量：45L/min；

油溫：常溫~135℃。 1

副液壓能源系統 壓力：0~35MPa可調；

流量：5L/min；

油溫：常溫~135℃。 1

高低溫溫度箱 尺寸：

不小于1500mm*1000mm*600mm

溫控范圍：-55~150℃ 1

高溫溫度箱 尺寸：

不小于1000mm*1000mm*600mm

溫控范圍：室溫~150℃ 1

高溫溫度箱 尺寸：

不小于1000mm*600mm*600mm

溫控范圍：常溫~150℃ 1

伺服電缸 較大出力20kN，較大行程500mm，較大速度0.5m/s 1

伺服電缸 較大出力10kN，較大行程350mm，較大速度1m/s 2

負載 彈簧組加載 2

控制閥組及模擬作動筒 / 2

油溫補償模塊 / 2

壓力傳感器 0~40MPa，介質-55~135℃ 10

壓力傳感器 0~40MPa，介質和環境溫度為室溫 2

拉壓力傳感器 較大25kN 1

拉壓力傳感器 較大15kN 2

溫度傳感器 -55~150℃ 10

溫度傳感器 室溫~150℃ 4

位移傳感器 0~550mm 1

位移傳感器 0~400mm 2

數采系統 / 1

電氣及控制系統 含工控機、顯示屏、打印機等 1

4 設備其它要求

4.1 可靠性

設計應從強度、剛度、結構和材料選擇等方面保證設備的可靠運行。

4.2 維修性

設計應充分考慮設備的維修性，主要部件應易于拆卸和排除故障，且能用常用工具和隨機配帶的專用工具完成對設備的維護、拆裝。

4.3 安全性

防護措施：應配有合適的警示牌和隔離帶；對于運動部件，應設置合適的防護罩，以保證操作人員安全；對人員易接觸的高溫部位，應提供防護或隔熱裝置；所有的防護裝置應能快速分解或可靠打開，以方便維護；對于易松脫的緊固件或零件，應有有效的防松脫措施；

銳邊：設備的結構應避免引起危險的銳邊和凸出部件；

接地：電氣設備應設置功能性和保護性接地，電氣接地應符合相關標準規定。

4.4 材料、元器件和成件

設備所用原材料和元器件的質量應符合相關標準的規定；

外購成件應選用國內外一線品牌，禁止采用高低端品牌混搭的形式。

4.5 外觀

操作件應進行裝飾處理，并便于識別，介質流動方向應給與標示；

設備外表面應光滑平整。

4.6 密封性

所有管路連接部位應連接可靠，按國家相關標準進行密封性及強度檢測，確保無泄漏。

4.7 隔振：

試驗臺應設有一定的底部隔振與降噪結構。

4.8 載重：

綜合試驗臺載重不超過500kg/m2。
