安裝場地、尺寸要求

地面

地面平整，承重要求≥700kg/㎡

針對樓上場地

通道要求

試驗箱外形尺寸能夠通過

/

安放環境

通風良好，不含易燃易爆腐蝕性氣體和粉塵

維護空間

設備周?chē)粲羞m當?shù)木S護空間

A：不小於600mm

B：不小於600mm

C：不小於開門+1200mm

用水用電

供氣

壓縮空氣：0.4～0.6MPa

冷卻水水冷

冷卻塔的循環冷卻水、進水溫度≤25℃

用電

環境箱功率：總裝機功率≤320KW，較大運行功率≤260KW（以中標后詳細設計為準）

電壓：3￠380VAC±10%,50Hz  三相五線 + 保護接地包。220V，接地保護。

電壓允許波動范圍：10%

頻率允許波動范圍：（50±0.5）ＨZ

保護地線接地電阻≤4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用

試驗箱線纜（滿足場地實際安裝要求）

場地環境要求

儲存環境

0℃～+45℃；當溫度低于0℃時（設備長時間停止），應將設備存留的水排放干凈，以免管道內的水結冰漲壞管道。

工作環境

+5℃～+40℃；≤85％RH；86KPa～106KPa

1

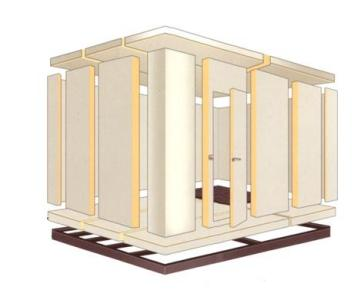

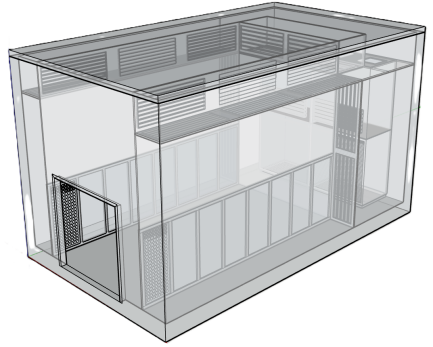

艙體結構：艙體采用鋼結構框架艙體，夾芯板拼塊組成，內壁接縫滿焊。內部面積30㎡，內部參考尺寸7.5m*4m*3.2m(長*寬*高)，內壁四周及頂部采用1mm的304不銹鋼板，底板使用3mm的304防滑不銹鋼板，外壁使用1.5mm厚鍍鋅鋼板噴塑處理。鋼結構材質要求采用Q345低碳合金鋼，包含加強筋設計、艙體結構穩定、長期使用不變形。艙體底部承重500kg/㎡（均勻載荷）。

2

內部四周裝修采用家用裝修風格，避免艙室測試人員過于壓抑及因低溫皮膚接觸不銹鋼凍傷。

3

環境模擬艙整體采用外保溫形式，保溫材料厚度150mm，保溫材料防火性能B1級，保溫厚度需保證艙內任意工況下外壁不結霜、不結露。

4

艙體接口：艙體需配備接口3個，接口數量需滿足制冷管路等艙內與艙外的連接需求和測試時外部供電及儀器儀表數據通訊。密封件應采用耐磨性能好、壽命長、不易老化和抗腐蝕能力強的材料。

5

艙體大門：大門密封采用雙層硅橡膠密封材料，需采用合理的密封及壓緊裝置設計。保溫密封性能良好，確保艙內任意工況下，保溫門外壁不結霜、不結露，保障密封保溫性能良好，有效通過尺寸1.5m*2.5m；艙門內外均設置有安全開關。

6

安全措施：實驗艙內需要預留緊急斷電措施;實驗艙內空氣質量超標報警和能從艙內能打開艙體大門逃生措施;地板需要預留積雪防滑及雪水融化排水措施。

7

觀察窗：數量3個，采用電熱防結露中空玻璃，尺寸400mm*500mm（長*高）。

1

溫度控制范圍：-35℃≤溫度控制范圍≤45℃，溫度偏差：≤±2℃。

2

溫度上升/下降速率：艙內空載時平均升降溫速率≥1.5℃/min。

3

溫度控制系統由制冷系統、加熱系統等組成。

4

制冷機組具備能量調節手段，可實現高精度調節功能，采用節能的化霜方式，且通過相應措施減小艙溫波動幅度，采用R404a和R23等環保制冷劑。

5

制冷部件及閥件壽命可連續不間斷無故障運行≥40天。

6

加熱系統采用電加熱器對循環風進行加熱，可實現加載量連續可調，適應變工況運行。

7

系統保護：設備具有超溫、過載等保護系統。

8

提供系統制冷量和加熱量計算選型過程。

1

濕度控制范圍：20%≤濕度控制范圍≤90%，濕度偏差：≤±5%。

2

溫度≤0℃時，濕度配合滿足飄雪需求。

3

加濕方式：采用蒸汽加濕，加熱器采用不銹鋼鎧裝電加熱管。

4

除濕方式：采用冷凍除濕，空氣露點溫度低于10℃時不控濕。

5

設有水位控制裝置，加熱器防干燒裝置。

6

提供系統需求加濕量和除濕量計算選型過程。

1

安裝于實驗艙頂部，模擬真實落雪效果。

2

飄雪量:30kg/小時，飄雪面積:20m2，數量1臺。

1

吹風面積：2m*1m（長*高）,中心離地面1.0m。

2

風速范圍：0.5m/s≤風速范圍≤19m/s可調，分辯率≥0.5m/s。

3

風場品質：風場均勻性測試區核心區域（≥80%面積）風速偏差≤±4%；（驗收時提供風場品質第三方檢測報告。）

4

每個風扇可被單獨控制，不同風扇可同時按不同的轉速工作?？蓪?shí)現復雜的非常定流場，風廓線可靈活定制，包括均勻風、湍流風、時變風、陣風等。

5

控制方式：全自動軟件控制系統，單個網格獨立控制，多平臺兼容性，通過以太網連接風洞實現網絡通信；*開發的圖形用戶交互界面。

6

風場組成：自由風場生成系統（風場模組，風機控制，框架），軟件系統，電源系統，電氣控制柜，安全系統等組成。

7

風機采用陣列式組合,風場模組具備90度旋轉，風機數量≥160組，單臺風機功率≤140W。

8

滿足海拔3500m-4000m高海拔及濕濕度條件使用需求。

1

通過新風機及排風機對室內進行換氣及新風控制，快速排出房間異味。

2

每人新風量按照35m3/(h.人)標準，艙內按照10人的新風需求。

1

廣角投射照明30W燈6只(具防潮、防爆、防霧功能)

2

模擬平臺內光照度≥600lx,防爆等級ExdII。

3

艙室預留2個照度監測傳感器接口。

4

外殼防護等級≥IP67。

1

光源類型：紫外光源（金屬鹵素?zé)簦?/span>

2

光照面積：15㎡，均勻性：≤±10%。

3

紫外強度：40≤紫外強度≤120W/㎡無級可調。

4

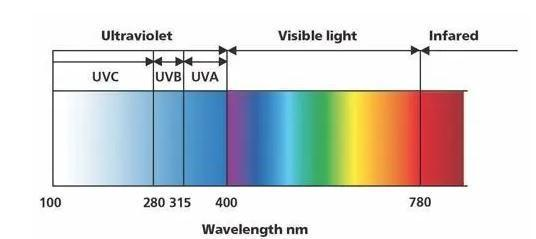

波長范圍：280≤波長范圍≤400nm，UVB占比：3%≤UVB占比≤10%。

5

光照穩定性偏差：≤±5%（連續10h內）。

6

開機穩定時間：≤1min。

7

調光方式：支持電子調光。

8

功率因素：≥0.98。

9

輻照控制精度：≤0.8W/㎡。

10

調光范圍：30%≤調光范圍≤100%。

11

驗收時提供第三方計量報告。

1

溫濕度傳感器：溫度測量量程：-45℃≤溫度測量量程≤125℃，準確度：±0.5℃。濕度測量量程：0%≤濕度測量量程≤100%；準確度：±1.5%RH（0-90%RH時）；數量1臺。

2

氧氣傳感器：測量量程：0.1～100%；精度：≤0.5%(0.1-25%)；≤1%(25%-100%)；數量1臺。

3

二氧化碳傳感器：測量量程：0～10000ppm；測量精度：±40ppm(0-3000ppm)；±2%(3000-10000ppm)；數量1臺。

4

大氣壓力傳感器：測量量程：0～130kPa；測量精度：±0.01kPa；數量1臺。

5

傳感器符合GB/T 18883-2022《室內空氣質量標準》，內部集成RS485通訊模塊，可與計算機、PLC等其它設備進行通訊。

6

傳感器在驗收時提供第三方檢測機構出具的具有CMA標識的檢測（驗）報告。

7

滿足海拔3500m-4000m高海拔使用需求。

1

配備打印機打印試驗數據曲線等。配備惠普打印機。

2

控制柜尺寸：柜體材質2mm鋼材質合金板，承重60Kg/㎡（均勻載荷），安裝位置方艙外側，內設500mm標準機柜固定柱，用于放置串口服務器及各類通信協議轉換設備。機柜正面和側面均可以打開，便于走線，機柜底部安裝減震緩沖裝置。

3

PLC控制柜電氣部份：內嵌觸摸屏，配置可編程控制器PLC，擴展模塊，中間繼電器，接觸器，斷路器，開關電源等。PLC可編程控制系統集成工業以太網接口，可與各類附帶標準通信協議設備進行通信交互。

4

交換機：擴展PLC通信接口，滿足多設備的通信交互；千兆以太網接口數量10個。

5

電腦：臺式一體機，配置≥CPUi5/16G內存/512硬盤/21.5寸顯示器。

6

大屏幕：尺寸≥80英寸。（顯示培訓模擬艙內各功能狀態信息；顯示場地環境參數信息）。

7

電氣控制：PLC遠程控制實時采集場地環境數據；控制各模擬系統的啟停和下發運行參數；作為物理控制系統的控制中心，與模擬系統進行交互。

8

控制系統可連續不間斷無故障運行≥10天。

9

滿足海拔3500m-4000m高海拔使用需求。

1

線纜口圓形，半徑100mm，位于方艙前段底部中央、通信機柜底部，主要用于穿設電路、通信各類電纜。

2

插線板：10口以上，包含三孔電源、兩孔電源、電話線、網線等插口，位置：模擬艙內壁兩側。

3

線纜槽：位置于模擬艙頂部中間位置，預留5個出線口。

4

綜合布線：弱電預設艙內10個點位，預設六類網線、電話線至通信機柜配線架，可拆卸維護。強電預設：預設電纜。

5

供電輸入：支持AC380V、50Hz，總裝機功率≤320KW，較大運行功率≤260KW

1

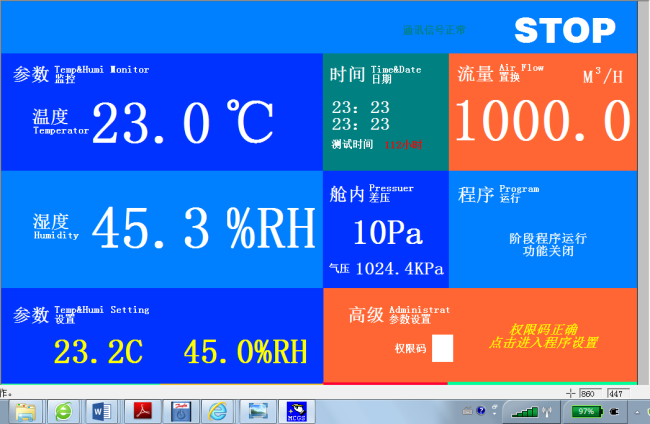

監控系統部分的搭建主要用于監測控制各系統的運行狀態，上位機基于C#語言*開發，所有采集的數據由監控系統軟件統一管理，以達到有效訓練的目的。監控系統主要采集控制環境模擬艙、溫控系統、濕控系統、飄雪模擬系統、吹風模擬系統、新風系統、光照系統、太陽光輻照系統、監測系統、視頻監控系統等可交互設備。

2

用戶可以按需設定訓練計劃、溫度條件、通風條件、告警條件。實現基于區域各模擬系統的控制及相關之間聯動?？梢詫?shí)現多個模擬控制系統的聯動等參數的設置，采集與可視化管理，實現狀態監控、異常報警、設備管理、數據分析等功能。

3

系統管理功能：包含用戶管理模塊、權限管理模塊、系統自定義管理模塊以及日志管理模塊,通過各種方式提高系統的使用安全性。可設置密碼管理和權限保護。

1

用于監控試驗艙內人員活動，攝像機采用彩色黑白模式自動轉換的攝像機，并配合遠距離紅外燈使用，達到夜晚無光線環境正常進行監視功能。包括以下組件： 攝像頭、數字硬盤錄像機、交換機。

2

攝像頭2臺；360°無死角監控訓練室受訓對象的練習情況及設備運行狀況；像素≥500萬，分辨率≥2304*1296；在該像素下可輸出實時圖像，120dB寬動態適應不同視頻環境;音頻同步，信噪比≥55dB，1個內置麥克風;支持白光/紅外雙補光，紅外光可達30～40m，白光可達20～40m;

3

硬盤錄像機：較大可接入24塊接口為SATA的硬盤，單硬盤容量支持≤15TB，可通過eSATA 接口接入外置硬盤。

4

硬盤容量：24TB； 監控畫面在控制室的視頻磁盤陣列進行 24 小時實時錄像，所有錄像數據保存時間≥100天，并滿足 D1、720P、1080P錄像畫質。所有錄像數據回放時不影響正常錄像。

5

交換機：POE供電，千兆交換機。

6

滿足海拔3500m-4000m高海拔和溫濕交變使用不結霧需求。
