說明：采用高頻 PWM 和全橋變換技術，整機效率高。恒電壓、恒電流兩種工作模式, 可自動交叉變換，維持控制與保護兼顧特性;
購買咨詢編號：WSDC-10V3000A
采用高頻 PWM 和全橋變換技術，整機效率高。
恒電壓、恒電流兩種工作模式, 可自動交叉變換，維持控制與保護兼顧特性;
穩壓精度高、紋波電壓低。
電壓、 電流、 運行時間設置。
具有過壓、過流、過溫、短路保護功能。
通訊接口：RS485 通訊接口，MODBUS-RTU 標準通訊協議；

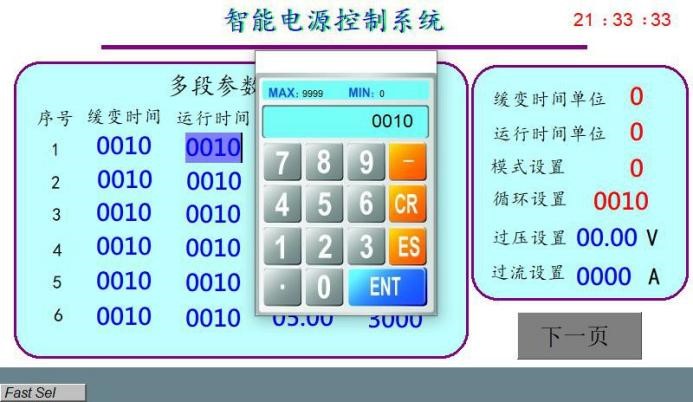

7 寸觸摸屏操作電壓、電流、時間設定;
輸入輸出隔離;
配置緩啟動時間設定功能。
可執行 100 組不同電壓、電流、功率、上升時間、運行時間設定，并可連續做 10000 次以上循環測試
品名Product Name | 可編程直流電源 DC Power Source | |
型號 | WSDC-10V3000A | |
功率 Power | 30KW | |
制作方式 Working | 開關PWM | |
輸入 Input | 相數 phase | 3￠4w |
電壓 Voltage | 380V±10% | |
頻率 Frequency | 50Hz±10% | |
輸出 Output | 電壓 Voltage | 0～10V 連續可調 |
電流 Current | 0～3000A 連續可調 | |
紋波電壓 Ripple | 0.8%FS(滿量程)電壓 | |
電源調整率 Load Regulation | ±0.1%FS | |
負載調整率 Load Regulation | ±1%FS | |
電壓解析度 | 0.1V | |
電流解析度 | 0.1A | |
功率解析度 | 1W | |
觸摸屏顯示 Display | 電壓 V 電流 A 時間 T | |
設定 項目 | 電壓調節 CV | 0-100%額定電壓可調 |
電流調節 CC | 0-100%額定電流可調 | |
測量 準確度 | 電壓 | 0.2%+0.2%F.S |
電流 | 0.1%+0.1%F.S | |
功率 | 0.5%+0.5%F.S | |
保護 Protection | 過壓 Over Voltage 過流 Over Current 過溫 Over Temp | |
過壓保護（OVP） | 閾值可設（±1%設定值），動作時間≤1ms，物理切斷繼電器響應 | |
編程響應時間 | ≤0.1s | |
升流時間 | ＜100ms | |
電流保持時間 | ≥5000H，步階保持時間可以從0開始； | |
通訊接口 | RS485 MODBUS-RTU 標準通訊協議 | |
負載特性 Load speciality | 適用各種負載 | |
絕緣電阻 Insulation | 輸入對機殼 20MΩ 500VDC，輸入對機殼 20MΩ 500VDC | |
耐壓 Pressure resistance | 輸入對機殼 1500VAC 1 分鐘， 輸入對機殼 1500VAC 1 分鐘 | |
冷卻方式 Cooling | 風扇強制冷卻 | |
運行環境 Environment | 0～40℃ 20%～80% RH (不結露) | |
體積 W×H×D(mm) | 430×353×550 | |
