一、設備概況：

動態信號測試分析系統是以計算機為基礎、采用19英寸標準機箱結構，利用百兆以太網通訊，所有通道高采樣頻率20KHz。每個機箱最多可內置32 或64 通道，通道功能單軟件設置簡單快捷，適用于測量各種物理量，如力、壓力、電壓、電流等各種物理量的測試和分析。

二、應用范圍：

2.1 實現多通道并行同步高速長時間連續采樣（多通道并行工作時，20KHz/通道）；

2.2 高度集成：采用分布式架構、模塊化設計的硬件，每個模塊有32或64通道機箱形式，具備良好的開放性和實時性；

2.3 每臺計算機可控制多通道以上同步并行采樣，滿足多通道、高精度、動態信號的測量需求；

2.4 每通道獨立電壓放大器， 24位A/D轉換器，低通濾波器，抗混濾波器，消除通道間串?dāng)_影響，提高系統的抗干擾能力；

2.5 準確的采樣速率：先進的DDS數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性；

2.6 信號記錄功能：軟件實現長時間實時、無間斷記錄多通道信號；

2.7 接插件：輸入接插件采用了航空接插件，大大提高了小信號輸入的可靠性，操作也十分方便；

2.8 通道模塊化：配套各種測量類型模塊，通道自動識別，支持可編程濾波（每通道可選），輸入靈敏度實現歸一化數據管理；

2.9 轉速/計數器通道模塊：可接各種脈沖/頻率輸出型傳感器或計數器，用于轉速、脈沖計數或頻率的測量；

2.10 運行于Win2000/XP/7/8/10/11操作系統，用戶界面友好、操作簡便靈活；

2.11 計算機通過以太網接口和儀器通訊，對采集器進行參數設置（量程、傳感器靈敏度、采樣速率等）、清零、采樣、停止等操作，并實時傳送采樣數據，支持端對端自校準功能。

三、設備特點

3.1 外觀設計為 3U 標準機箱，內部通過板卡連接，滿足LXI總線規范，每臺最多 32 或 64 測點，可直接安裝于標準機柜內組成無限測點的動態應變測試系統；

3.2 以太網通訊，通過以太網與計算機進行通訊；與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，每通道采樣速率可達 20KHz；全部通道并行時，單通道高采樣率不低于1KHz；

3.3 支持多臺采集儀級聯進行同步測試；各采集系統（溫度、壓力、頻率、數字輸入輸出、轉速等）能夠與其他測量?jī)x多設備觸發和同步；采集過程中圖形實時顯示被測物理量變化；

3.4 內置標準電阻，由軟件程控設置全橋、半橋、1/4 橋（120Ω/350Ω 三線制）的橋路工作狀態。

四、應用范圍：

4.1 配合應變板卡，可完成全橋、半橋、1/4 橋（120Ω或350Ω三線制自補償）的應力多點高速并行采樣；各種橋式傳感器，實現各種物理量的測試和分析；

4.2 配合電壓通道，壓電式傳感器，實現振動加速度、振動速度、振動位移及壓力、自由場的測試和分析；

4.3 配合溫度板卡，可直接對PT10、PT100、PT1000等熱電阻測量，同時也支持J、T、K、E、N、S、R、B等熱電偶的測量；

4.4 轉速/計數器通道模塊：可接各種脈沖/頻率輸出型傳感器或計數器，用于轉速、脈沖計數或頻率的測量；

4.5 信號源輸出：多通道輸出互不相關，可輸出多種信號，包括：正弦、正弦掃頻、隨機、偽隨機、猝發隨機、半正弦、方波、磁盤輸出等，可與多種實驗設備配合使用；336通道同時具備熱電偶及電壓測量功能，電壓通道測量功能滿足電壓測量?jī)x所有指標。

五、系統構成：

計數據采集系統與計算機通過以太網通訊，通過網絡技術，可實現無限多通

道擴展并行采樣。

5.1 儀器與多種傳感器的連接

如圖 1 所示。

圖 1 傳感器與儀器連接

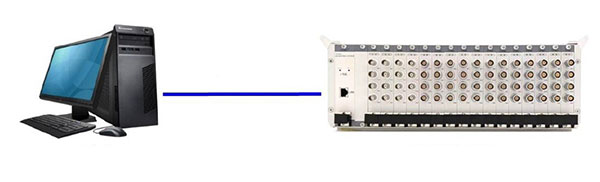

5.2 單臺工作

如圖 2 所示。

圖 2 單臺工作

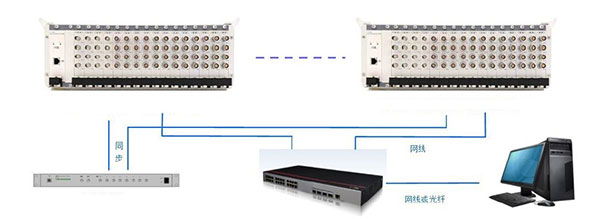

5.3 多臺儀器組網工作

如圖 3 所示。

圖 3 多臺儀器通過以太網組網工作

六、技術指標

6.1 電壓通道（型號WS-DY-192G）

6.1.1每張板卡4通道或8通道獨立設計；每臺機箱可容納8張板卡；

6.1.2 輸入阻抗：10MΩ∥40PF；

6.1.3 輸入保護：當輸入信號大于±15V（直流或交流峰值）時，輸入全保護；

6.1.4 工作方式：輸入方式GND、AC、SIN-DC、DIF-DC、IEPE、電流；

6.1.5 電壓量程：±10mV、±20mV、±50mV、±100mV、±200mV、±500mV、±1V、±2V、±5V、±10V，支持程控設置；

6.1.6 測量電壓精度：不低于±0.05%（F.S）（預熱半小時后測量）；

6.1.7 系統穩定度：0.05％/h（預熱半小時后測量）；

6.1.8 線性度：滿度的0.05％；

6.1.9 失真度：不大于0.5％；

6.1.10 較大分析頻寬：DC～7kHz；

6.1.11 低通濾波器；

（1）截止頻率（-3dB±1dB）： 30、300、3k、PASS（Hz）四檔分檔切換；

（2）平坦度：小于0.1dB（2/3截止頻率內）；

（3）阻帶衰減：－24dB/oct；

6.1.12 噪聲：不大于3μVRMS（在允許的工作溫度范圍內，輸入短路，在較大增益時折算至輸入端）；

6.1.13 共模抑制（CMR）：≥100dB；共模電壓（DC或AC峰值）：10V（DC/AC峰值）；

6.1.14 漂移

（1）時間漂移：小于3μV/8h（輸入短路，預熱1小時后，恒溫，在較大增益時折算至輸入端）；

（2）溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路，在較大增益時折算至輸入端）。

6.2 應變通道（型號WS-YT-24G）

6.2.1 供橋電壓：2V、5V、10V、24V；

6.2.2 橋路方式：半橋、全橋、1/4三線制；1/4橋三線制支持120Ω或350Ω應變片；半橋五線制接法；全橋六線制接法；1/4橋三線制接法；

6.2.3 平衡方式：自動平衡清零；

6.2.4 橋式傳感器量程：±10mV、±100mV、±1V、±10V；

6.2.5 應變量程：±2000με、±10000με、±100000με；

6.2.6 線性度：≤0.05% F.S；

6.2.7 系統準確度：＜0.2% F.S（系統預熱半小時后）；

6.2.8 低通濾波器

（1）截止頻率（-3dB±1dB）： 30、100 、300、PASS（Hz）四檔分檔切換；

（2）平坦度：小于0.1dB（2/3截止頻率內）；

（3）阻帶衰減：－24dB/oct；

6.2.9 漂移

（1）時間漂移：小于3μV/8h（輸入短路，預熱1小時后，恒溫，在較大增益時折算至輸入端）；

（2）溫度漂移：小于1μV/℃（在允許的工作溫度范圍內，輸入短路，在較大增益時折算至輸入端）。

6.3 熱電偶通道（型號WS-RDO-336G）

6.3.1每張板卡4通道或8通道獨立設計；每臺機箱可容納8張板卡；

6.3.2 測量溫度精度：±0.25℃；

6.3.3 測量類型：PT10、PT100、PT1000（1mA電流測量）；

6.3.4 輸入接口：mini-TC接頭，三線制、四線制接線；

6.3.5 支持J、T、K、E、N、S、R、B型熱電偶，并支持用戶自定義偶型，自帶冷端補償；

6.3.6 測量通道帶開路監測功能，帶開路提示。

6.4 轉速通道（型號WS-V-36G）

6.4.1 采樣速率： 200MSa/s/通道；

6.4.2 測量類型：脈沖；

6.4.3 測量范圍：30000r/min；

6.4.4 觸發電壓：1.3V；

6.4.5 供電電壓：5V或12V或24V（可選）；

6.5 信號通道(型號WS-PL-48G)

6.5.1 通道數：每張板卡8通道獨立設計；每臺機箱可容納4張板卡；

6.5.2 計數器位數：24位；

6.5.3 信號頻率測量范圍：0~180KHz可調；

6.5.4 測量頻率精度：±2Hz；

6.5.5 輸入信號類型：TTL、正弦波、方波；

6.5.6 輸出電壓：0~20Vpp可調；

6.5.7 輸出波形：TTL、波形正弦波、方波可調；

6.5.8 輸出電流：20mA。

6.5.9 幅值精度：0.5%±2mVpp；

6.5.10 基準時鐘頻率：10MHz；

6.6 數字輸入輸出（DI/DO）通道（型號WS-T-16）

6.6.1 通道數：每張板卡8通道獨立設計；每臺機箱可容納4張板卡；

6.6.2 隔離保護：2500VDC；

6.6.3 輸出類型：NPN或PNP；

6.6.4 數字信號輸入/輸出電壓：5~24V ；

6.6.5 反向電流：1A；

6.6.6 軟件可以程控設置每通道輸入或輸出模式。

6.7 機箱（型號WS-J-3U）

6.7.1 通訊方式：以太網；

6.7.2 冷卻方式：風冷；

6.7.3 供電方式：交流供電220V±10％ 50Hz±2％，直流供電10V～30V；

6.7.4 尺寸：

（1）寬深高：236mm×338mm×132mm（32 通道）；

（2）寬深高：482mm×338mm×132mm（64 通道）；

6.7.5 重量：4.6kg（32通道）； 6.8kg（64通道）；

6.7.6 安裝：可直接上架安裝于標準機柜內組成無限測點的動態應變測試系統，標配把手套件。

七、使用環境：

適用于 GB/T6587-2012-Ⅱ組條件。

7.1 溫度

（1）貯存條件：-40℃～60℃；

（2）工作環境溫度：-10～+60℃。

7.2 濕度

（1）工作范圍：40℃（20～90）%RH；

（2）貯存條件：50℃ 90%RH24h。

7.3 振動（非工作狀態）

（1）頻率循環范圍： 5～55～5Hz；

（2）驅動振幅（峰值）： 0.19mm；

（3）掃頻速率：小于或等于 1 倍頻程/min；

（4）在共振點上保持時間：10min；

（5）振動方向：x、y、z。
